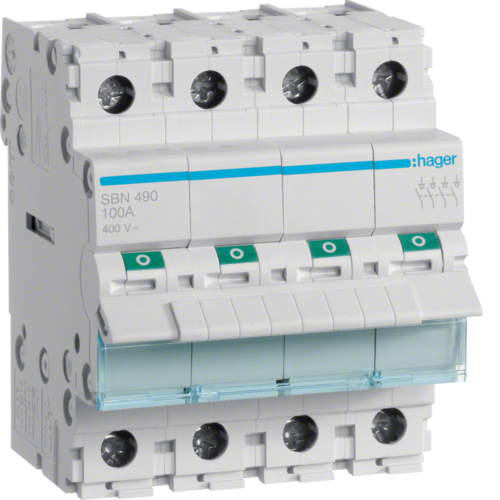

Вимикач навантаження 4-полюсний 100А/400В

Кількість полюсів: 4 P
Розташування полюсів: 4 P.
Номінальна частота: 50/60 Гц
Номінальна напруга Ue (AC): 400 В
Номінальна напруга ізоляції Ui: 440 В
Тип вхідного напруги 1: змінного струму
Номінальна імпульсна напруга витримує Uimp: 6000 В
Поточний рейтинг AC21 AC в категорії A: 100 A
AC21 змінного струму навантаження в категорії В: 100 А
Допускається AC22 категорія A: 100 A електричне навантаження
Допустиме навантаження AC B категорії: 100 А
Номінальний робочий струм (АС23), категорія А: 40 А
Номінальний робочий струм (AC23), категорія B: 40 A
Струм короткого замикання з запобіжниками gI-gG: 1200 A
Ємність закриття при 400 В в AC23A.: 1692 A
Номінальний короткочасний струм витримує 1с: 1,2 кА
Зовнішній корпус забезпечений тепловим струмом: 100 А
Втрати потужності на полюс для номінального струму: 5,5 Вт
Загальні втрати потужності для номінального струму: 22 Вт
Електричний ресурс при номінальному навантаженні в робочих циклах (AC21): 2500
Електричний ресурс при номінальному навантаженні в робочих циклах (AC22): 2500
Механічна міцність (кількість циклів): 40,000
Глибина продукту: 69 мм
Висота виробу: 83 мм
Ширина виробу: 70 мм
Момент затягування: 3,6 Нм
Поперечний переріз  в дроті: 6 / 50мм2
Поперечний переріз гнучкого дроту (кабелю) в клемі: 6 / 35мм2
Тип з'єднання: з гвинтом
Кількість контактів NO: 4
Ступінь захисту: IP20
Температура зберігання: від -40 до 80 ° С
