Стабилизатор напряжения Volter-100 пт

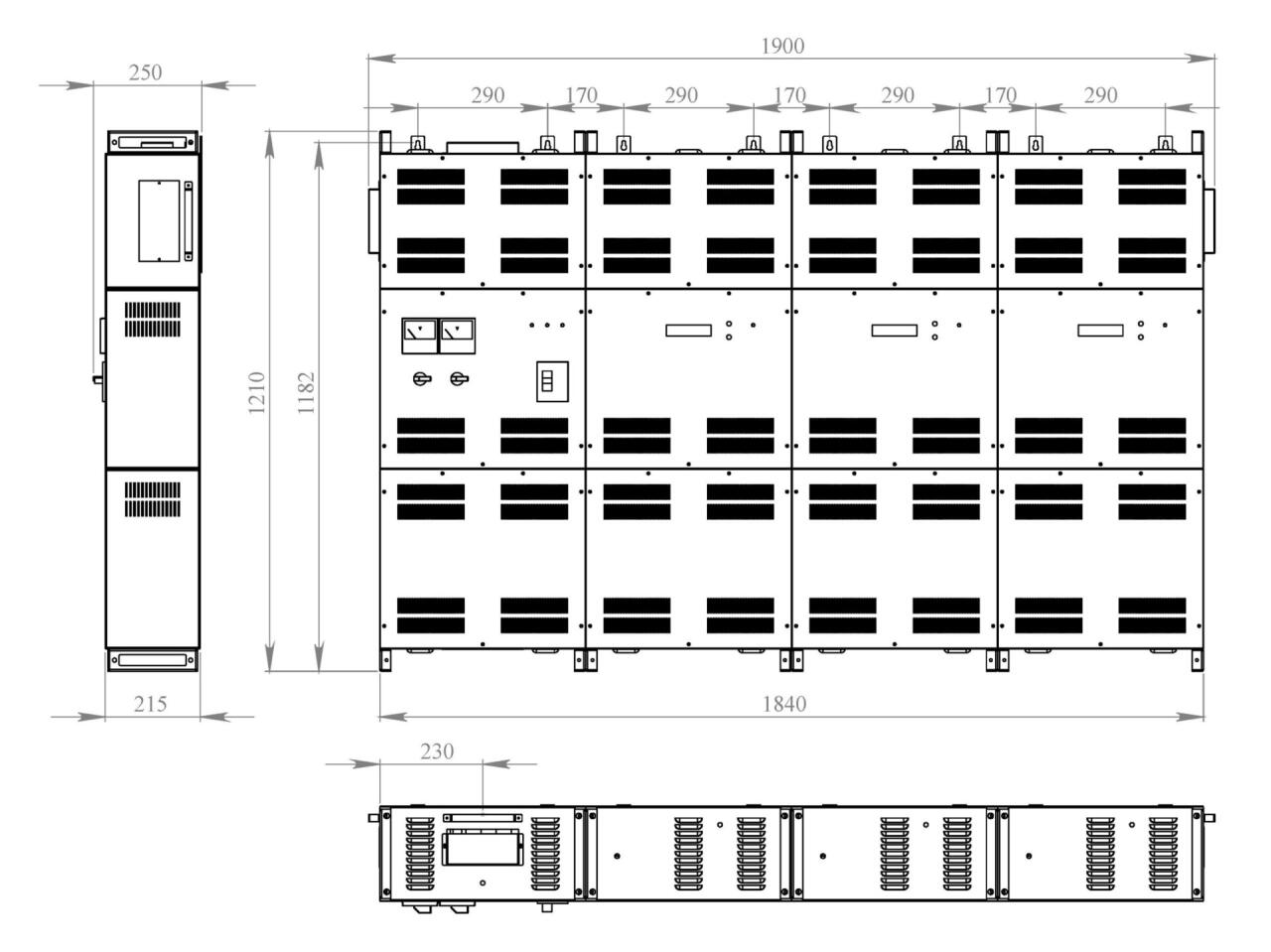

Трёхфазный стабилизатор напряжения Volter (СНПТТ) на 100 кВт состоит из четырех блоков – трех блоков фазной стабилизации и одного блока коммутции.

К трехфазной сети стабилизатор подключается через блок коммутации. Подключение выполняется по схеме “звезда” с обязательным нулевым проводом.

На лицевой панели блока коммутации находятся:
– автоматический выключатель;
– светодиодные индикаторы наличия входного напряжения и выходного напряжения;
– вольтметры входного и выходного напряжения;
– два переключателя вольтметров, позволяющие поочередно измерять фазное и линейное
напряжение как на входе, так и на выходе стабилизатора;
– амперметр входного тока;
– переключатель амперметра по фазам.

На верхней панели фазного блока находится переключатель режимов работы, на лицевой панели –
жидкокристаллический индикатор и кнопки управления.

Каждый блок стабилизации фазного напряжения вольтодобавочного типа состоит из
автотрансформатора с выводами, силовых ключей и контроллера напряжения. В процессе работы
контроллер отслеживает изменение входного фазного напряжения и в соответствии с результатами
измерения переключает силовые ключи, поддерживая стабильным магнитный поток
автотрансформатора и стабильное выходное напряжение стабилизатора.
