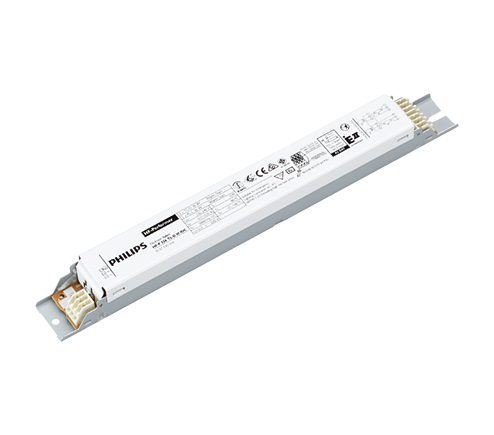

HF-P 218/236 TL-D III 220-240V 50/60 Hz

Загальна інформація

Тип лампи TL-D
Кількість ламп 2 штука / одиниця
Кількість продуктів на переривнику (16 A, тип B) (Ном.) 28
Автоматичний перезапуск Yes

Експлуатаційні та електричні характеристики
Вхідна напруга 220 to 240 V
Вхідна частота 50-60 Hz
Робоча частота (ном.) 45 kHz
Метод пуску Programmed Start
Коефіцієнт амплітуди (макс.) 1,7
Коефіцієнт потужності при навантаженні 100% (ном.) 0,99
Час пуску (макс.) 0,9 s
Технічні характеристики мережного напруги (змінного струму) -8% - + 6%
Безпека мережевої напруги (змінного струму) -10% - + 10%
Витік струму на землю (ном.) 0,5 mA
Тривалість імпульсу пускового струму 0,25 ms
Відхилення постійної потужності -2% / + 2%
Коефіцієнт баласту (ном.) 1
Втрата потужності (ном.) 3.2-4.9 W
Піковий пусковий струм (макс.) 18 A

проводка
Клеми входу, тип роз'єму WAGO 251 universal connector
Провід виходу - взаємна ємність кабелю (ном.) 200 pF
Тип роз'єму вихідних клем WAGO 251 universal connector

Довжина кабелю, гаряча проводка 0,75 m
Довжина зняття ізоляції проводу 8.0-9.0 mm
Подвійний прожектор головний-підлеглий
Поперечний переріз вхідний клеми 0.50-1.00 mm²
Поперечний переріз вихідний клеми 0.50-1.00 mm²
Ємність кабелю, проводу виходу - заземлення (ном.) 200 pF

характеристики системи
Номінальна потужність баласту-лампи 36/18 W
Номінальна потужність лампи на TL-D 36/18 W
Потужність системи на TL-D 69.3 / 38.7 W
Потужність лампи на TL-D 64.4 / 35.5 W
Втрата потужності на TL-D 4.9 / 3.2 W
Номінальна потужність лампи PL-L 36 W
Потужність системи PL-L 67.5 W
Номінальна потужність лампи на PL-L 63.3 W
Втрата потужності на PL-L 4.2 W

температура
T навколишнього середовища (макс.) 60 ° C
Температура навколишнього середовища (хв.) -25 ° C
Температура зберігання (макс.) 50 ° C
Температура зберігання (хв.) -40 ° C
Температура корпусу протягом терміну служби (ном.) 80 ° C
Температура корпусу максимальна (макс.) 80 ° C
Температура запуску (макс.) 60 ° C
Температура пуску (хв.) -25 ° C

Механічні компоненти і корпус
Корпус L 280x30x28

Аварійний режим роботи
Номінальна світловіддача через 60 секунд 100% of EBLF
Напруга акумулятора для пуску лампи 186-275 V
Звичайне робоче напруга (постійного струму) 220-240 V
Напруга акумулятора для роботи лампи 186-275
Напруга акумулятора для гарантованої роботи 176-275 V
Напруга акумулятора для гарантованого пуску 186-275 V
Коефіцієнт світлового потоку аварійного ПРА (EBLF) (ном.) 100%
Номінальний світловий вихід через 5 секунд 50% of EBLF

Відповідність вимогам і область застосування
Показник енергоефективності A2 BAT
Класифікація IP IP 20 [Ingress Protection 20]
ЕМП: 9 кГц ... 30 МГц EN55015
ЕМП: 30 ... 1000 МГц EN55022 level B
Стандарт безпеки IEC 61347-2-3
Стандартні характеристики IEC 60929
Стандарт якості ISO 9000: 2000
Екологічний стандарт ISO 14001
Стандарт для випромінювання, що створюється гармонійними струмами IEC 61000-3-2
Стандарт захищеності, ЕМС IEC 61547
Стандарт вібрації IEC68-2-6 F c
Стандарт ударопрочности IEC 68-2-29 Eb
Стандарт вологості EN 61347-2-3 clause 11
Знаки затвердження CE marking ENEC certi cate VDEEMV certi cate
Температурна маркування Yes
Стандарт для аварійних ситуацій IEC 60598-2-22
Рівень шуму <30 dB (A)
