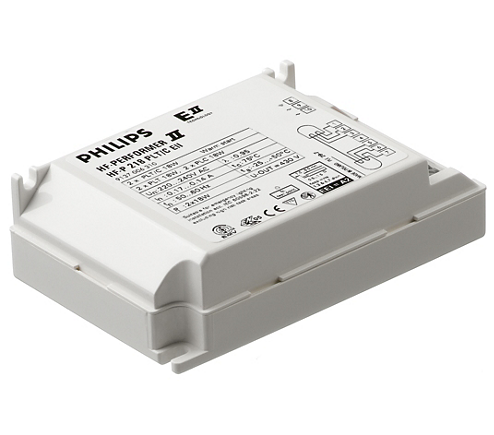

HF-P 1 22-42 PL-T/C/L/TL5C EII 220-240V

Загальна інформація
Код області застосування EII
версія mk4
Тип лампи PL-T / C / L / TL5C
Кількість ламп 1 штука / одиниця
Кількість продуктів на переривнику (16 A, тип B)
(Ном.) 28
Автоматичний перезапуск Yes

Експлуатаційні та електричні характеристики
Вхідна напруга 220 to 240 V
Вхідна частота 50-60 Hz
Робоча частота (макс.) - kHz
Робоча частота (хв.) 42 kHz
Робоча частота (ном.) 45 kHz
Метод пуску Warm Start
Коефіцієнт амплітуди (макс.) 1,7
Коефіцієнт потужності при навантаженні 100% (ном.) 0,95
Час пуску (макс.) 0,52 s
Технічні характеристики мережного напруги (змінного струму)
-8% - + 6%
Безпека мережевої напруги (змінного струму) -10% - + 10%
Витік струму на землю (ном.) 0,5 mA
Тривалість імпульсу пускового струму 0,25 ms
Відхилення постійної потужності -2% / + 2%
Коефіцієнт баласту (ном.) 1
Втрата потужності (ном.) 2.86-2.66 W
Піковий пусковий струм (макс.) 18 A

проводка
Клеми входу, тип роз'єму Insert
Провід виходу - взаємна ємність кабелю (ном.) 200 pF

Тип роз'єму вихідних клем Insert
Довжина кабелю, гаряча проводка 0,75 m
Довжина зняття ізоляції проводу 7.5-8.5 mm
Подвійний прожектор головний-підлеглий Not applicable
Поперечний переріз вхідний клеми 0.50-1.50 mm²
Поперечний переріз вихідний клеми 0.50-1.50 mm²
Ємність кабелю, проводу виходу - заземлення (ном.) 200 pF

характеристики системи
Номінальна потужність баласту-лампи 22-42 W
Номінальна потужність лампи на PL-T / C 22/42 W

температура
T навколишнього середовища (макс.) 50 ° C
Температура навколишнього середовища (хв.) -25 ° C
Температура зберігання (макс.) 80 ° C
Температура зберігання (хв.) -40 ° C
Температура корпусу протягом терміну служби (ном.) 75 ° C
Температура корпусу максимальна (макс.) 75 ° C
Температура запуску (макс.) 50 ° C
Температура пуску (хв.) -25 ° C

Аварійний режим роботи
Напруга акумулятора для пуску лампи 198-254 V
Напруга акумулятора для роботи лампи 176-254

Відповідність вимогам і область застосування
Показник енергоефективності A2
Класифікація IP IP 20 [Ingress Protection 20]
ЕМП: 9 кГц ... 30 МГц EN55015
ЕМП: 30 ... 1000 МГц EN55022 level B
Стандарт безпеки IEC 61347-2-3
Стандартні характеристики IEC 60929
Стандарт якості ISO 9000: 2000
Екологічний стандарт ISO 14001
Стандарт для випромінювання, що створюється
гармонійними струмами IEC 61000-3-2
Стандарт захищеності, ЕМС IEC 61547
Стандарт вібрації IEC68-2-6 F c
Стандарт ударопрочности IEC 68-2-29 Eb
Стандарт вологості EN 61347-2-3 clause 11
Знаки затвердження CE marking ENEC certi cate
VDE-EMV certi cate
Температурна маркування Yes
Стандарт для аварійних ситуацій IEC 60598-2-22
Рівень шуму Inaudible
