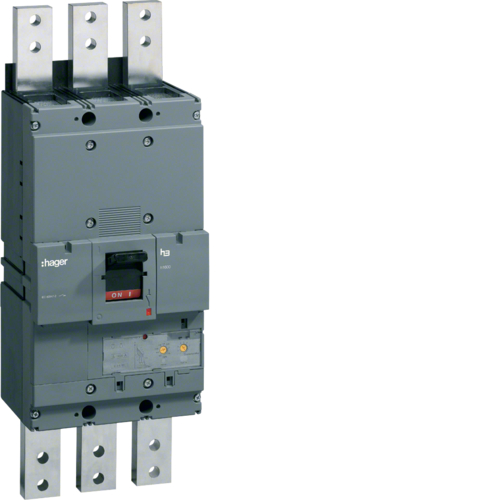

Автоматичний вимикач h1600. In=1600А. 3п. 70kA. LSI

Тип корпусу: Фіксований вбудований
Кількість полюсів: 3 P
Тип полюса: 3P3D
Повний пристрій з блоком захисту: так
Блок поїздки: LSI
Інтегрований захист від несправностей заземлення: немає
Вбудований привід двигуна: немає
Частота: 50/60 Гц
Номінальна робоча напруга Ue: 220/690 V
Номінальна напруга ізоляції: 800 В
Номінальна імпульсна стійка напруга: 8000 В
З випуском під напругою: немає
Втрати потужності на полюс в В: 56,3 Вт
Втрати потужності на полюс при 0,63 * В: 22,3 Вт
Втрати потужності на полюс при 0,8 * В: 36 Вт
Сумарні втрати потужності під IN: 168,9 Вт
Загальна втрата потужності при 0,63 * В: 67 Вт
Загальна втрата потужності при 0,8 * В: 108,1 Вт
Час відключення теплового захисту: 5/10/11/19/21/29 мс
час відгуку при відкритті: 10 мс
Час затримки магнітного відключення: від 100 до 200 мс
Електрична витривалість у кількості циклів: 1000
Кількість механічних операцій: 4000
Момент затягування: 65Нм
Монтаж на рейку DIN з додатковим адаптером: немає
З'єднання поперечно-сект. жорсткий кабель: 3x240mm²
З'єднання поперечно-сект. гнучкий кабель: 3x240mm²
Підключення: Переднє з'єднання
тип зв'язку: Термінал
Магнітна захист, встановлення xIN: 2,5 / 5/10
Діапазон магнітного регулювання: 8960/11200/14000/17920/19200/19200/19200 А
Категорія використання: A
Індекс захисту IP: IP4X
Температура зберігання: від -35 до 70 ° С
Захист від вологості повітря: для всіх кліматичних умов
