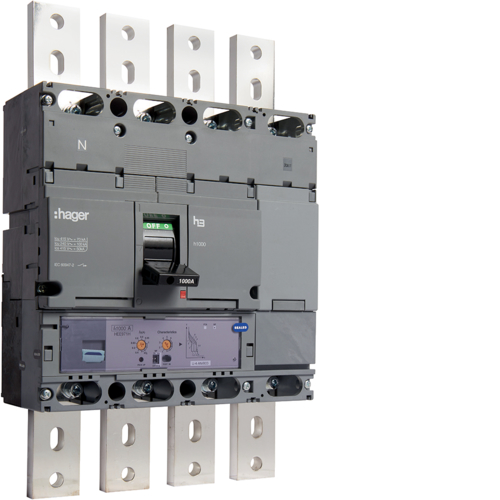

Автоматичний вимикач h1000. In=1000А. 4п. 70kA. LSI

Тип корпусу: Фіксований вбудований
Кількість полюсів: 4 P
Тип полюса: 4P4D N: 0; 50; 100%
Повний пристрій з блоком захисту: так
Блок поїздки: LSI
Інтегрований захист від несправностей заземлення: немає
Вбудований привід двигуна: немає
Частота: 50/60 Гц
Номінальна робоча напруга Ue: 220/690 V
Номінальна напруга ізоляції: 800 В
Номінальна імпульсна стійка напруга: 8000 В
З випуском під напругою: немає
Втрати потужності на полюс в В: 62 Вт
Втрати потужності на полюс при 0,63 * В: 24,6 Вт
Втрати потужності на полюс при 0,8 * В: 39,7 Вт
Загальні втрати потужності під IN: 186 Вт
Загальна втрата потужності при 0,63 * В: 73,8 Вт
Загальні втрати потужності при 0,8 * В: 119 Вт
Час відключення термозахисту: 5/10/11/16/21 мс
час відгуку при відкритті: 10 мс
Електричні характеристики
Час затримки магнітного відключення: від 100 до 200 мс
Електрична витривалість у кількості циклів: 1000
Кількість механічних операцій: 4000
Момент затягування: 65Нм
Монтаж на рейку DIN з додатковим адаптером: немає
З'єднання поперечно-сект. жорсткий кабель: 2x240mm²
З'єднання поперечно-сект. гнучкий кабель: 2x240mm²
Підключення: Переднє з'єднання
тип зв'язку: Термінал
Установка магнітного захисту: xIN: 2,5 / 5/8
Діапазон магнітного регулювання: 5600/7000/8820/10000/10000/10000/10000 А
Індекс захисту IP: IP4X
Температура зберігання: від -35 до 70 ° С
Захист від вологості повітря: для всіх кліматичних умов
